کن باس (CAN Bus)، ستون فقرات ارتباطات هوشمند در مانیتور خودرو و لوازم جانبی

کن باس، ستون فقرات ارتباطات هوشمند در خودروهای مدرن است. این فناوری انقلابی، نحوه تعامل اجزای الکترونیکی را تغییر داده است. Can Bus به دستگاه‌ها اجازه می‌دهد بدون نیاز به یک کامپیوتر مرکزی با یکدیگر ارتباط برقرار کنند. این پروتکل ارتباطی، اشتراک‌گذاری اطلاعات را بسیار آسان می‌کند. برای تجربه رانندگی هوشمند و دسترسی به بهترین لوازم جانبی خودرو، فروشگاه دایرکت پلاس مجموعه‌ای بی‌نظیر را ارائه می‌دهد. دایرکت پلاس نوآوری، کیفیت و اعتماد را در هم می‌آمیزد تا تجربه‌ای بی‌نظیر از خرید آنلاین را برای مشتریان خود خلق کند. این فروشگاه انواع مانیتور خودرو و قاب مانیتور همراه با کن باس را با بالاترین استانداردها عرضه می‌کند.

پیش از ظهور کن باس، هر عملکرد در خودرو به سیم‌کشی جداگانه نیاز داشت. این روش منجر به افزایش چشمگیر پیچیدگی و وزن در طراحی خودرو می‌شد. با معرفی Can Bus، این پارادایم تغییر کرد. کن باس با ارائه یک پروتکل ارتباطی متمرکز، نیاز به سیم‌های متعدد را به شدت کاهش داد. این تحول نه تنها فرآیند تولید خودرو را ساده کرد، بلکه قابلیت اطمینان کل سیستم را نیز به طور قابل توجهی بالا برد. سیم‌کشی کمتر به معنای نقاط شکست احتمالی کمتر است. این امر عیب‌یابی را نیز آسان‌تر می‌کند. این تغییر یک تحول اساسی و مثبت در صنعت خودروسازی محسوب می‌شود.

کن باس چیست؟ درک پروتکل ارتباطی پیشرفته

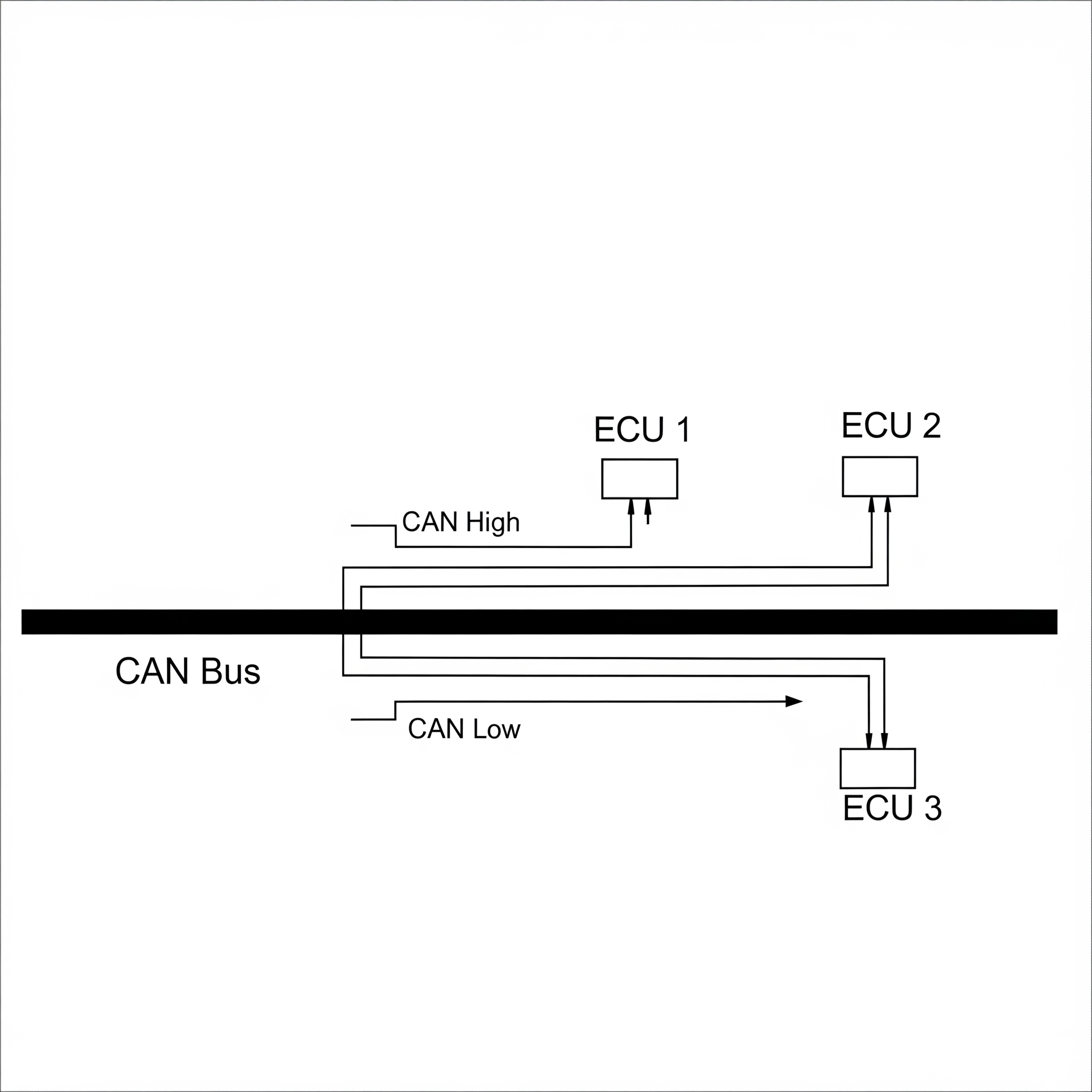

Can Bus، که مخفف Controller Area Network است، یک پروتکل ارتباطی قوی و قابل اعتماد به شمار می‌رود. این سیستم ارتباطی پیشرفته، داده‌ها را در زمان واقعی و با حداقل تأخیر منتقل می‌کند. Can Bus دستگاه‌های الکترونیکی مختلف و حسگرها را قادر می‌سازد تا به صورت کارآمد با یکدیگر تبادل اطلاعات کنند. این پروتکل از یک جفت سیم تابیده برای انتقال داده استفاده می‌کند. این سیم‌ها معمولاً شامل CAN High و CAN Low هستند که به مقاومت در برابر نویز کمک می‌کنند.

تاریخچه و پیدایش کن باس توسط بوش

کن باس در دهه ۱۹۸۰ توسط شرکت بوش توسعه یافت. هدف اصلی از توسعه این فناوری، برطرف کردن نیاز فزاینده به تبادل داده کارآمد و قابل اعتماد بین واحدهای کنترل الکترونیکی (ECU) در خودروها بود. قبل از Can Bus، افزایش تعداد سیستم‌های الکترونیکی در خودروها به سیم‌کشی‌های بسیار پیچیده منجر شده بود. این فناوری با کاهش چشمگیر سیم‌کشی مورد نیاز، طراحی خودرو را ساده‌تر کرد و قابلیت اطمینان کلی را بهبود بخشید.

اجزای اصلی شبکه کن باس؛ ECUها، کنترلر و ترنسیور

شبکه کن باس از واحدهای کنترل الکترونیکی (ECU) تشکیل شده است. این ECUها مانند بخش‌های مختلف بدن انسان عمل می‌کنند. آنها به صورت یکپارچه به هم متصل هستند و اطلاعات را به سرعت تبادل می‌کنند. هر ECU روی شبکه می‌تواند اطلاعات حسگرها را آماده و پخش کند. سایر ECUهای موجود در شبکه این داده‌های پخش شده را دریافت می‌کنند. سپس هر ECU تصمیم می‌گیرد که آیا این داده‌ها را دریافت کند یا نادیده بگیرد.

یک ECU به طور کلی از سه عنصر اصلی تشکیل شده است.

1. میکروکنترلر (MCU)

این بخش به عنوان “مغز” ECU عمل می‌کند. میکروکنترلر پیام‌های ورودی کن باس را تفسیر می‌کند. همچنین تصمیم می‌گیرد که چه اطلاعاتی را باید ارسال کند.

2. کنترلر کن باس (CAN Controller)

این قطعه اغلب در میکروکنترلر ادغام شده است. کنترلر کن باس تضمین می‌کند که تمام ارتباطات بر اساس پروتکل کن باس انجام شود. این شامل رمزگذاری پیام، تشخیص خطا و مدیریت اولویت‌بندی است.

3. ترنسیور کن باس (CAN Transceiver)

ترنسیور، کنترلر کن باس را به سیم‌های فیزیکی کن باس متصل می‌کند. این بخش داده‌های کنترلر را به سیگنال‌های دیفرانسیلی برای سیستم کن باس تبدیل می‌کند و بالعکس. ترنسیور همچنین حفاظت الکتریکی را فراهم می‌آورد.

نحوه عملکرد کن باس؛ ارتباط پیام‌محور و سیستم اولویت‌بندی

کن باس یک پروتکل ارتباطی پیام‌محور است. این بدان معناست که دستگاه‌ها پیام‌ها را در قالب فریم‌های داده ارسال و دریافت می‌کنند. هنگامی که یک دستگاه می‌خواهد پیامی را روی باس کن باس ارسال کند، ابتدا بررسی می‌کند که آیا باس آزاد است یا خیر. اگر باس آزاد باشد، دستگاه شروع به ارسال پیام خود می‌کند.

هر پیام دارای یک شناسه منحصر به فرد است. این شناسه پیام، اولویت آن را در شبکه تعیین می‌کند. در صورت تلاش چندین دستگاه برای ارسال همزمان پیام، پیام با کمترین شناسه، که بالاترین اولویت را دارد، برنده دسترسی به باس می‌شود. این روش هوشمندانه از برخورد داده‌ها جلوگیری می‌کند و تضمین می‌کند که پیام‌های حیاتی به موقع منتقل شوند. تمام دستگاه‌های موجود در شبکه پیام را دریافت می‌کنند و بر اساس شناسه آن را پردازش می‌کنند.

کن باس به عنوان “سیستم عصبی” خودرو عمل می‌کند. این تشبیه به درستی نقش حیاتی آن را در هماهنگی سیستم‌های مختلف نشان می‌دهد. ECUها مانند اندام‌های مختلف بدن، اطلاعات را به سرعت و دقت تبادل می‌کنند. این هماهنگی بلادرنگ برای سیستم‌های ایمنی حیاتی مانند ترمز ABS و ایربگ ضروری است. سرعت و دقت در تبادل اطلاعات، ایمنی سرنشینان را به طور مستقیم افزایش می‌دهد. سیستم اولویت‌بندی کن باس تضمین می‌کند که پیام‌های حیاتی، مانند داده‌های ترمز یا ایربگ، همیشه ابتدا منتقل شوند. این ویژگی، کن باس را برای کاربردهای ایمنی-بحرانی ایده‌آل می‌کند. در شرایط اضطراری، زمان پاسخ‌دهی سریع می‌تواند تفاوت بین جلوگیری از حادثه و وقوع آن باشد.

انواع فریم‌های کن باس؛ داده، خطا، ریموت و اورلود

ارتباط بر روی باس Can Bus از طریق فریم‌های مختلفی صورت می‌گیرد. کن باس چهار نوع فریم اصلی دارد.

1. فریم داده (Data Frame)

این رایج‌ترین نوع فریم است. فریم داده، اطلاعات واقعی را از یک نود فرستنده به یک یا چند نود گیرنده منتقل می‌کند. این فریم شامل فیلدهایی مانند شناسه (ID)، بار داده (payload) و بیت‌های کنترل و بررسی خطا است.

2. فریم خطا (Error Frame)

یک نود Can Bus از این فریم برای نشان دادن تشخیص یک خطای ارتباطی استفاده می‌کند. فریم خطا شامل یک پرچم خطا و یک جداکننده خطا است.

3. فریم ریموت (Remote Frame)

این فریم می‌تواند برای درخواست داده‌های خاص از یک نود Can Bus استفاده شود. فریم ریموت شبیه به فریم داده است، اما فاقد فیلد داده است. استفاده از فریم‌های ریموت در عمل نادر است.

4. فریم اورلود (Overload Frame)

این فریم برای ایجاد تاخیر اضافی بین سایر فریم‌های Can Bus استفاده می‌شود. این امر در صورتی است که برخی نودها به زمان پردازش بیشتری نیاز داشته باشند. فریم‌های اورلود نیز تقریباً هرگز استفاده نمی‌شوند.

مزایای کن باس؛ چرا این فناوری در خودروها ضروری است؟

کن باس به دلیل ویژگی‌های منحصربه‌فرد خود، به یک فناوری ضروری در خودروهای مدرن تبدیل شده است. این پروتکل مزایای فراوانی را ارائه می‌دهد که آن را برای سیستم‌های حیاتی خودرو ایده‌آل می‌سازد.

1. قابلیت اطمینان و تحمل خطا؛ تضمین یکپارچگی داده‌ها

کن باس برای قابلیت اطمینان بالای خود شناخته شده است. این پروتکل قادر است خطاهای انتقال را به دقت تشخیص دهد. این فناوری از مکانیزم‌های قوی تشخیص و تصحیح خطا استفاده می‌کند. این مکانیزم‌ها تضمین می‌کنند که داده‌ها به صورت صحیح و بدون نقص منتقل شوند. علاوه بر این، کن باس می‌تواند نودهای معیوب را شناسایی و ایزوله کند. این قابلیت از تأثیر نودهای خراب بر کل شبکه جلوگیری می‌کند و یکپارچگی سیستم را حفظ می‌نماید.

2. کاهش پیچیدگی سیم‌کشی؛ طراحی ساده‌تر و وزن کمتر

یکی از بزرگترین مزایای این فناوری، کاهش چشمگیر نیاز به سیم‌کشی گسترده است. کن باس با جایگزینی سیم‌کشی‌های نقطه‌به‌نقطه با یک جفت سیم تابیده، طراحی سیستم را به طور قابل توجهی ساده‌تر می‌کند. این امر منجر به کاهش وزن کلی خودرو می‌شود. همچنین، سیم‌کشی کمتر به معنای نصب و نگهداری آسان‌تر است. این کاهش پیچیدگی و وزن، هم برای تولیدکنندگان و هم برای مصرف‌کنندگان مزایای اقتصادی دارد.

3. ارتباط بلادرنگ؛ حیاتی برای سیستم‌های ایمنی و کنترلی

کن باس از ارتباط بلادرنگ پشتیبانی می‌کند. این قابلیت برای سیستم‌هایی که به پاسخ‌های سریع و فوری نیاز دارند، ضروری است. به عنوان مثال، در سیستم ترمز خودرو، Can Bus پیام‌ها را از حسگر پدال به چراغ ترمز و سیستم ترمز ضد قفل (ABS) به سرعت منتقل می‌کند. این انتقال سریع داده‌ها، ایمنی و عملکرد بهینه سیستم‌های کنترلی را تضمین می‌کند.

4. مقیاس‌پذیری و انعطاف‌پذیری؛ افزودن آسان دستگاه‌های جدید

پروتکل Can Bus بسیار مقیاس‌پذیر است. این ویژگی به معنای آن است که می‌توان دستگاه‌های جدید را به راحتی به شبکه اضافه کرد. این کار بدون نیاز به تغییرات عمده در معماری سیستم موجود امکان‌پذیر است. این قابلیت مقیاس‌پذیری، کن باس را برای یکپارچه‌سازی فناوری‌های جدید و پیشرفته در خودروها ایده‌آل می‌سازد.

5. مقرون به صرفه بودن؛ کاهش هزینه‌های تولید و نگهداری

Can Bus نسبت به سایر پروتکل‌های ارتباطی، پیاده‌سازی نسبتاً ارزان‌تری دارد. سیم‌های کمتر و اتصالات ساده‌تر، به طور مستقیم هزینه‌های تولید را کاهش می‌دهند. این کاهش هزینه تنها به مرحله تولید محدود نمی‌شود. بلکه به معنای کاهش هزینه‌های نگهداری و تعمیرات در طول عمر خودرو نیز هست.

6. عیب‌یابی آسان؛ شناسایی و رفع سریع مشکلات

قابلیت‌های پیشرفته تشخیص و مدیریت خطا در Can Bus، فرآیند عیب‌یابی را بسیار ساده می‌کند. این ویژگی به کاهش زمان خرابی خودرو و هزینه‌های تعمیر کمک شایانی می‌کند. مهندسان می‌توانند به سرعت مشکلات ارتباطی را شناسایی و برطرف کنند.

نتیجه‌گیری؛ آینده‌ای متصل و ایمن با فناوری کن باس

کن باس به عنوان یک فناوری کلیدی، ارتباطات در خودرو را متحول کرده است. این پروتکل، ایمنی، کارایی و راحتی را در رانندگی افزایش می‌دهد. این فناوری بستر لازم برای توسعه خودروهای هوشمند و خودران را فراهم می‌کند. موفقیت کن‌باس نه تنها در عملکرد آن، بلکه در پذیرش گسترده آن به عنوان یک استاندارد جهانی است. این استانداردسازی، همکاری و نوآوری را در سراسر اکوسیستم خودرو و صنایع دیگر ممکن می‌سازد. کن‌باس به عنوان یک پایه مشترک، توسعه سریع‌تر و سازگاری بیشتر بین محصولات مختلف را تضمین می‌کند. این امر به نفع کل صنعت و مصرف‌کنندگان است.

دایرکت پلاس متعهد به ارائه بهترین محصولات کن باس‌دار و لوازم جانبی خودرو است. شما می‌توانید با اطمینان خاطر، لوازم جانبی مورد نیاز خود را از این فروشگاه تهیه کنید. آینده‌ای متصل و هوشمند با فناوری کن باس، با دایرکت پلاس در دسترس شماست.
